Ecoosetter T 800A serija

Primjena

Ecoosetter Serija su automatska litografska pločica termalne CTP strojeve, koje se mogu povezati s automatskom utovarivačem, mostom i procesorom.

T800 Termalni CTP serije su za veličinu papira A1 ili B1, maksimalna veličina ploče: 1.163 × 940mm, sa izlazom 16 do 55 tanjira na sat.









ECoozetterT-800 ASerijaNa mrežiTermički CTPMašina

Model: Ecoosetter t -800 A f / s / e

Laserska talasna dužina: 830nm, maksimalna veličina ploče: 1.163 × 940mm



EcooSeter T-800 ASerijske termičke CTP specifikacije
Model	T-800FA	T-800SA	T-800EA
Metoda izlaganja	Vanjski bubanj
Slikovne diode	64- kanal	48- kanal	32- kanal
	Diskretna 830nm laserska dioda
Propusnost	28 ploča / sat	22plate / sat	16 ploča / sat
	1030mm x 800mm, 2400dpi
Veličine ploča	Maks. 1.163 × 940mm, min. 300 × 400 mm
Vrsta medija	830nm Termalna CTP tanjir, ne hemijska ploča bez procesa
Debljina ploče	{{0}} 14mm do 0,30mm
Rezolucija	2400dpi (1200dpi fakultativno)
Ponovljivost	± 5 μm (kontinuirano izlaganje za 4TOME ili više na istoj ploči sa temperaturom od 23 stepena i vlažnosti od 60%)
Sučelje	USB 2. 0
Učitavanje ploča	Automatski
Neto težina	1200kgs
Veličina mašine	2.129 × 1.610 × 1.058 mm (l × W × H)
Napajanje	Pojedinačna faza: 220AC, + 6%, - 10%, Potrošnja energije: 4kw
Operacija Okruženje	Preporučuje se: 21-25 stepen, max. 18-26 stepen, vlažnost: 40-70%



Model: Ecoosetter T -800 (f / s / e) xa

Laserski ventil od 256ch, brzina: 55.5.2005 PPH

EcooSeter T-800XaSerijske termičke CTP specifikacije
Model	T-800 FxA	T-800 SxA	T-800 ExA
Metoda izlaganja	Vanjski bubanj
Imaging laserske glave	Laserski ventil 256Channels
Brzina propusnosti	55 ploča / sat	45 ploča / sat	35 ploča / sat
	1030mm x 800mm, 2400dpi
Veličine ploča	Maks. 1.163 × 940mm, min. 300 × 400 mm
Vrsta medija	830nm Termalna CTP tanjir, ne hemijska ploča bez procesa
Debljina ploče	{{0}} 14mm do 0,30mm
Rezolucija	2400dpi (2540dpi, 1200dpi fakultativno)
Ponovljivost	± 5 μm (kontinuirano izlaganje za 4TOME ili više na istoj ploči sa temperaturom od 23 stepena i vlažnosti od 60%)
Sučelje	USB 2. 0
Učitavanje ploča	Automatski
Neto težina	1200kgs
Veličina mašine	2.129 × 1.610 × 1.058 mm (l × W × H)
Napajanje	Pojedinačna faza: 220AC, + 6%, - 10%, Potrošnja energije: 4kw
Operacija Okruženje	Preporučuje se: 21-25 stepen, max. 18-26 stepen, vlažnost: 40-70%











Kupac se mora pripremiti prije instalacije:



1. Kupac treba pripremiti alate:

Podignite kamion i upravljački program: Da biste istovarili mašinu, viljuškar kamiona treba biti 1,5ton ili iznad kapaciteta, 1,2m ili duže ruke;



2. CTP radno okruženje:

Temperatura: 15 stepena -30 stepen (preporučuje se klima uređaj)

Vlaga: RH10% {1}}%, ne-kondenzantno

Atmosfera: Nema dima, nema korozivnih gasova, pepela<0.1mg/M3.

Rasvjeta: Prirodno osvetljenje, nema direktne sunčeve svetlosti

Pod: Pod bi trebao snositi pritisak od 500kg / m2. Antistatički pod ili pločica.

Ventilacija: prirodna ventilacija

Termometar i higrometar(Tip pokazivača ili digitalni tip) treba čuvati u centru sobe.



3. Napajanje:

CTP Ecoosetter serija: jednofazna, neovisno uzemljena, manja od 3ω; 50 / 60Hz, 4KVA.

Potrebna je internetska neprekidna jedinica za napajanje (UPS), a baterija bi trebala biti u mogućnosti da održi najmanje 5 minuta sami.



4. Ostala kupac opreme treba pripremiti:

Računar: Za kontrolu CTP-a potrebno je jedno računalo. Konfiguracija: I3 ili iznad, 500g ili više, Windows 7/8/10, engleski sistem rada (SAD);

Zrak: odvojeni kompresor zraka ili centralni zrak. Veći ili jednak {1}} 8MPA, veći ili jednak 175l / min. Ako je odvojeni kompresor zraka, rezervoar za zrak treba biti veći od ili jednak 30L.

Procesor

Ploča i hemikalije

Mjerni alati za mjerenje ploče(Zadati ili IC ploču)



5. Tijek rada

Rip: Kupac treba imati tijek rada za generiranje 1- bit-tiff datoteke. Ecoosetter CTP ima program za primanje 1- bit-tiff datoteke.

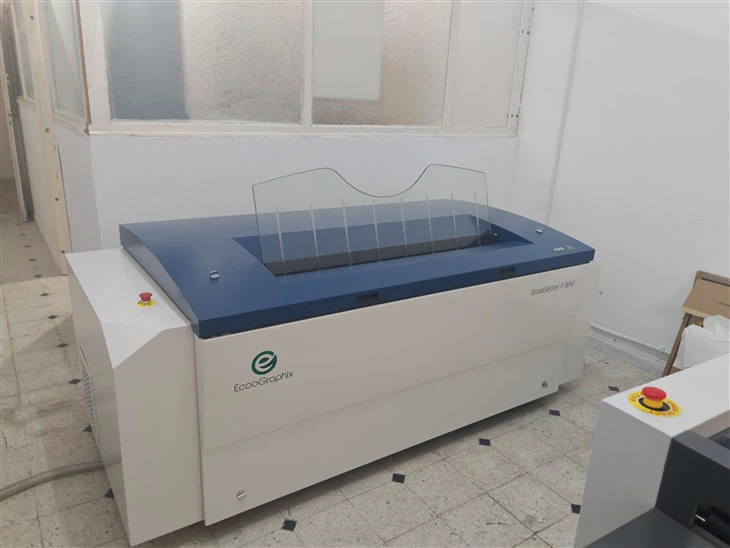

Instalacijski slučajeviof Ecoographix T800A Online sistem
