8Stations Book Binding Saddle Stitching Line SH300
Stitchhero SH300 sistem za sedlasto šivanje je prvi u Kini koji koristi kontrolu prijenosa bez osovine, koristeći elektronsko vreteno za zamjenu vretena mehaničkog prijenosa, može zadovoljiti najhitnije potrebe korisnika danas i pružiti mogućnost brze i efikasne proizvodnje za uvez. tradicionalnih štampanih materijala. Linija za sedlasto šivanje Stitchhero SH300 sastoji se od sledećih pojedinačnih mašina: jedinica za šivanje DY480, jedinica za preklapanje ZYDY480, jedinica za sedlasto šivanje DQ12, jedinica za trostrano obrezivanje knjiga QSD12, linearna transportna traka SZQ480 i električna kontrolna kutija SH30.
- Fast Delivery
- Osiguranje kvaliteta
- 24/7 korisnička služba
Uvod u proizvod
Book BindingSaddle StitchingSistem 8 stanica, 4 glave za šivanje, sa jedinicom za bar kod Stitchhero SH300 sistem za sedlasto šivanje je prvi u Kini koji koristi kontrolu prijenosa bez osovine, koristeći elektronsko vreteno za zamjenu vretena mehaničkog prijenosa, može zadovoljiti najhitnije potrebe korisnika danas i pružiti mogućnost brze i efikasne proizvodnje za uvez. tradicionalnih štampanih materijala. Linija za sedlasto šivanje Stitchhero SH300 sastoji se od sljedećih pojedinačnih mašina:DY480 jedinica za šivanje,ZYDY480 sklopiva jedinica za šivanje,DQ12 jedinica za sedlasto šivanje, QSD12 trostrana jedinica za obrezivanje knjiga, SZQ480 linearni transporteriSH300 električna kontrolna kutija. u Pogodan i lak rad preko velikog SIMENS ekrana osetljivog na dodir sa ikonama. u Veliki izbor formata šivanja od 130*80mm do 465*300mm(veličina skraćene knjige). u Velika brzina i visoka produktivnost do 12,000 ciklusa na sat. u Sveobuhvatan sistem kontrole kvaliteta koji osigurava pouzdano i precizno šivanje. u Odbacite kapiju zbog neispravnog potpisa kako biste osigurali neprekidnu proizvodnju. u Robust konstrukcija sa Hohner glavama za šivanje i vrhunskim evropskim rezervnim dijelovima. Evropski standard sa CE CERTIFIKATOM
|
Specifikacije | |||
Model | Stitchhero SH300 | ||
Max.neobrezani listveličina | Jedna stranica: 480 x 320 mm; Dvostrane: 480 x 320 mm | ||
Min.vezna veličina | Jedna stranica:158 x 110 mm; Dvostrane: 206x110mm | ||
Max.obrezana veličina lista | Jedna stranica:475 x 300 mm; Dvostruke stranice: 2x234x300mm | ||
Min.obrezana veličina lista | Jedna stranica: 148 x 105 mm; Dvostruke stranice: 2x95x105mm | ||
Max. debljina knjige | 10 mm | ||
Min.centralni razmak dva vijka | 45mm | ||
Korišćena žica | 25# | ||
Max. mehanička brzina | 10000c/h | ||
Napajanje | Glavni motor: 15 KW, vakuumska pumpa 4KWx2; 3fazna 380V,50hz | ||
Dovod zraka | 0.8Mpa, 1.2m³/min, 11Kw | ||
Težina | 7 tona | ||
Dimenzija mašine | 10160 x 4750 x 1650 mm | ||
Opcije
1.Barcode Unit
2. Dodatna dva rotirajuća hranilica
3. Svaka dodatna glava za šivanje Hohner M45/6
| Osamrotacijski feeders Sve hranilice su pokretne i mogu se naginjati unazad za ručno hranjenje, što omogućava realizaciju specijalnih šiva sa potpisom. Min. Signature Veličina: 138x105mm Max. Signature Veličina: 475x300mm Potpisi sa niskim/visokim preklopima folio ili čak krugovima u širokom rasponu formata mogu se otvoriti hvataljkama ili sisaljkama. Mjerači ulagača i količina zraka mogu se lako podesiti. |
| A pouzdan ulagač omota Nakon što se korice zarezuju duž unaprijed određene linije, savijaju se duž urezane linije, ubacuju na sljedeći dobro sakupljeni blok knjiga, a zatim se dobro skupljena knjiga transportuje do stanice za sedlasto šivanje. |
| Stanica sa ekranom osetljivim na dodir (Siemens). Kontrolna stanica na dodirnom ekranu zasnovana na ikonama za praćenje proizvoda, dijagnostiku kvarova i kontrolu kvaliteta.
|
| Jedinica za šivanje Inspektor debljine garantuje da su samo kompletne sakupljene knjige ušivene i obrezane. Pogrešno uhranjeno, višestruko uhranjeno, savijeno s potpisom, bez šavova ili bez potpisa će biti precizno otkriveno. Dio za šivanje Rose konfigurira Hohner M45/6 glave za šivanje za precizno i odlično šivanje, koje može ušiti do 5 mm debljine kako bi zadovoljilo različite zahtjeve. Čak i mali formati šivanja do 138*105 mm i veliki formati šivanja do 470*310 mm mogu se savršeno sašiti. Uključene su dvije žičane posude. |
| A serija uređaja za detekciju za kontrolu kvaliteta gotovih knjiga (1) Nema uređaja za detekciju potpisa i zaglavljivanja (prvi) (2) Drugi uređaj za detekciju zaglavljivanja (3) Treći uređaj za detekciju zaglavljivanja (4) Četvrti uređaj za detekciju zaglavljivanja (5) Peti uređaj za detekciju zaglavljivanja (6) Mehanizam hvataljke uređaja za detekciju zaglavljivanja (šesto) (7) Uređaj za detekciju zaglavljivanja lanca hranilice (ispod svakog ulagača) (Sedmi) (8) Osmi uređaj za detekciju zaglavljivanja u pritiskanju nakon poklopca foldera-feeder (9) Deveti uređaj za detekciju zaglavljivanja (prije jedinice šivanja nakon detektora debljine) (10) Uređaj za detekciju preopterećenja glave za šivanje (11) Nema uređaja za detekciju šivanja (za detekciju žice) (12) Vertikalna transportna traka (nakon šivanja i prije podrezivanja) uređaj za detekciju zaglavljivanja (deseti) (13) Horizontalna transportna traka (nakon šivanja i prije podrezivanja) uređaj za detekciju zaglavljivanja (jedanaesti).
|
| Reject gate za neispravanpotpisi |
| A trimer sa tri noža T460 Trimer jedinica s tri noža igra ključnu ulogu u izgledu i kvalitetu gotovih knjiga. Trimer sa tri noža se brzo i lako postavlja pomoću točkića sa indikatorima položaja. Glatko prenošenje i precizno pozicioniranje svake neobrezane knjige osiguravaju da je svaka knjiga precizno obrezana, prvo prednjim nožem, a zatim glavom i stopalom. Min. Neoštećena veličina knjige (axb): 138x105 mm Max. Neoštećena veličina knjige (axb): 470x310mm Min. Obrezana veličina knjige (axb): 130x80mm Max. Timmed Book Veličina (axb): 465x300 mm Max. Debljina obrezivanja: 10 mm |
| A streamjedinica isporuke Precizno obrubljene ušivene knjige su automatski prebačen na stream stanicu za prikupljanje dobrih knjiga. Knjige se mogu zasebno grupirati po grupi prema potrebnoj količini za svaku grupu. |

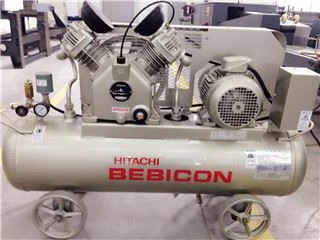

| Hitachi vazdušni kompresor |
| DvaBECKER vakum pumpas
|
*Dizajn mašine i specifikacije podložni su promenama bez prethodne najave.
Proces rada je sledeći:
1.Složite presavijene potpise na sabirne pozicije.
2. Vazdušna pumpa dovodi vazduh.
3. Jedinica za prikupljanje automatski prenosi potpise na lancu transporta knjiga prema redosledu stranica.
4. Lanac za transport knjige prenosi potpise u jedinicu za šivanje. Istovremeno, potpisi se provjeravaju zasebno stranicu po stranicu putem inspekcije foto-ćelije, inspekcije skretanja i inspekcije mjerenja debljine.
5. Prenesite nezašivene knjige sa curenjem ili viškom potpisa u transporter za otpad, a ušivene knjige u jedinicu za trimovanje.
6. Prošivene knjige se urežu na tri ivice u trim jedinici, a registruju pomoću dva koraka vodilica.
7. Obrezane knjige se isporučuju prema zadanoj vrijednosti količine odvajanja knjiga.
